आवश्यकताएं(Requirements)
| 1. लेजर प्रिन्टर (Samsung MC 1370) | 2. हैण्ड टूल सेट |
| 3. मल्टीमीटर |
क्रियाविधि (Procedure)
1. इस लेजर प्रिन्टर की पावर सप्लाई 4 प्रकार के वोल्टेज का आउटपुट देती है।
(i) ट्रांसफर हाई वोल्टेज (THV+ )
इनपुट वोल्टेज: 24V DC ± 15%
आउटपुट वोल्टेज: THV+ : max + 3.5kV ± 10% @ 6.5uA ( ड्यूटी वैरिएबल नो लोडिंग)
(ii) चार्ज वोल्टेज (MHV)
इनपुट वोल्टेज: 24V DC ± 15%
आउटपुट वोल्टेज: 200V ~ -500V DC ± 3%@ 26uA
(iii) उत्सर्जित वोल्टेज (DEV)
इनपुट वोल्टेज : 24V DC ± 15%
आउटपुट वोल्टेज: 200V ~ 500V DC ± 3%@ 8.6 uA
(iv) सप्लाई
आउटपुट वोल्टेज: 350V ~ – 650DC ± 50V (जेनर, DEV के साथ) @ 11.6uA
2. जब कन्ट्रोल वोल्टेज हाई ( 3.3V) होता है तो HV आउटपुट ऑफ होता है। इसी तरह, जब कन्ट्रोल वोल्टेज लो ( GND) होता है तो HV आउटपुट ऑन होता है।
3. पावर सप्लाई तब ही कार्य करती है जब यह CPU बोर्ड से कनेक्ट होती है।
4. अब सीपीयू बोर्ड तथा पावर सप्लाई की जांच करें।
5. इस प्रिन्टर डिजाइन में सभी घटनाएं टोनर रिफिल कार्ट्रिज पर घटित होती हैं। इस कारण से सर्किट बोर्ड को ऊर्ध्वाधर रूप से माउंट किया जाता है जिससे हाई वोल्टेज आउटपुट कार्ट्रिज पर डायरेक्टली कॉन्टेक्ट करता है।

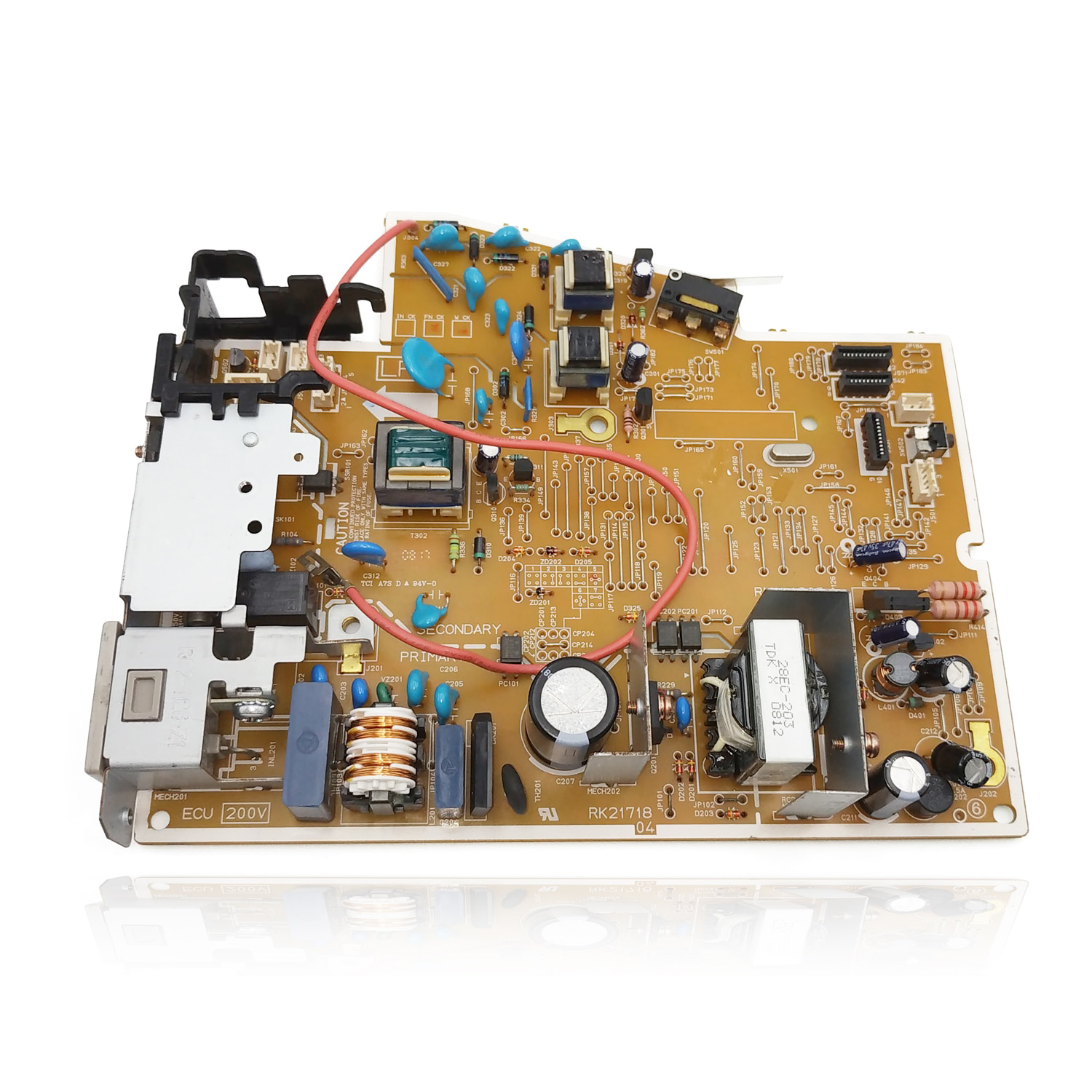

6. पावर सप्लाई बोर्ड पर आउटपुट को DEV, MHV, SUPPLY एवं THV द्वारा लिखा जाता है।
7. प्रिन्टर डेड (शिथिल) होने की स्थिति में MOSFET, कैपेसिटर तथा प्रतिरोध की मल्टीमीटर द्वारा जांच करें। यदि ये खराब है तो इन्हें बदलें।
8. सप्लाई को रिपेयर करने की स्थिति में सर्वप्रथम फ्यूज, सप्लाई सेक्शन तथा केबल की जांच करें। यदि कहीं से क्रेक है या कोई पार्ट खराब है तो उसे बदल दें।
सावधानियां (Precautions)
विभिन्न प्रकार के कंपोनेन्ट्स की जांच के बाद ही उन्हें सर्किट में लगाना चाहिए।
प्रिन्टर पावर सप्लाई टेस्टिंग करते समय सभी कनेक्शन सही होने चाहिए।
परिणाम (Result)
इस प्रयोग में हमने प्रिन्टर पावर सप्लाई की टेस्टिंग तथा सर्विसिंग करने का अध्ययन किया।
